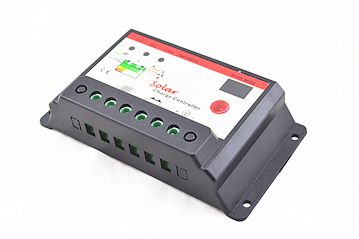

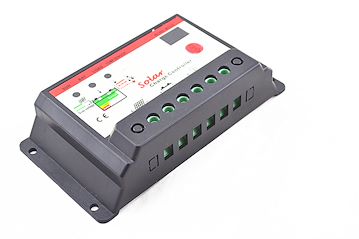

型号：	CMT12	规格：	12V24V10A20A
商标：	光行者	包装：	中性英文彩盒
产量：	10000

?

?

控制器尺寸：133*70*33MM??

?中性包装盒尺寸：14.5*8.3*4CM, 英文说明书

外箱尺寸：44*29.5*42.5CM.每箱装100套.毛重约20KG

功能：

1．防止蓄电池过度充电、过度放电、晚间反向放电。

2．根据光线强弱，傍晚自动开启照明灯。

3．根据设定，定时关闭照明灯或者根据光线强弱，黎明自动关闭照

明灯。?

?

接线：?

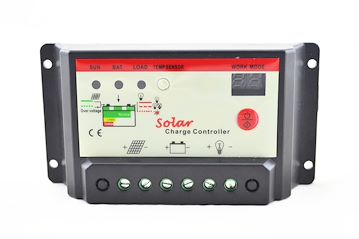

按控制器表面下方6个螺丝孔对应图标连接：

1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。

?*负荷指示灯（闪动一下并且5秒后会亮起，表示连????

接正确，可继续进行下列连接。否则会损坏控制器。

2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

*如果连接错误会损坏你的控制器。

3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）

注意事项：

1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压，三者的额定电压应相同，且都是12V

或者都是24V。

2．太阳能板、负载的额定电流不得大于控制器的额定电流。

安装说明：

1.控制器的固定要牢靠。

?

2.导线的准备：建议使用多股铜芯绝缘导线。先确定导线长度，在保证安装位置的情况下，尽可能减少连线长度，以减少电损耗。安装不大于4A/mm2的电流密度选择铜导线截面积，将控制器一侧的接线头剥去5mm的绝缘。

3.先连接控制器上蓄电池的接线端子，再将另外的端头连至蓄电池上，注意+，—极，不要反接。如果连接正确，指示灯（2）应亮，可按按键来检查。否则，需检查连接对否。如发生反接，不会烧保险及损坏控制器任何部件。保险丝只作为控制器本身内部电路损坏短路的最终保护。

4.连接光电池导线，先连接控制器上光电池的接线端子，再将另外的端子连至光电池上，注意+，—极，不要反接，如果有阳光，充电指示灯应亮。否则，需检查连接对否。

5.负载连接，将负载的连线接入控制器上的负载输出端，注意+，—极，不要反接，以免烧坏用电器。

负载指示：

当负载开通时，负载指示灯(3)常亮。如果负载电流超过了控制器1.25倍的额定电流60秒时，或负载电流超过了控制器1.5倍的额定电流5秒时，指示灯(3)为红色慢闪，表示过载，控制器将关闭输出。当负载或负载侧出现短路故障时，控制器将立即关闭输出，指示灯(3)快闪。出现上述现象时，用户应当仔细检查负载连接情况。断开有故障的负载后，按一次按键，10秒后恢复正常工作，或等到第二天可以正常工作。在工作模式为通用控制器状态，按一次按键清除过载或短路指示，再次按键恢复输出。

■工作模式设置：

四种负载工作模式：纯光控、光控+定时、手动方式、调试模式。

设置方法：

按下开关设置按钮持续5秒，模式(MODE)显示数字LED闪烁，松开按钮，每按一次转换一个数字，直到LED显示的数字对上用户从表中所选用的模式对应的数字即停止按键，等到LED数字不闪烁即完成设置。每按一次按钮，LED数字点亮，可观察到设置的值。

1.纯光控：

当没有阳光时，光强降到启动点，控制器延时10分钟确认启动信号后，开通负载，负载开始工作；当有阳光时，光强升到启动点以上，控制器延时10分钟确认关闭输出信号后关闭输出，负载停止工作。

2.光控+延时方式：

启动过程同前。当负载工作到设定的时间就关闭负载，时间设定见下表。

3.手动方式：

此方式仅取消光控、时控功能、输出延时以及相关的功能，保留其它所有功能，作为一般的通用控制器使用。

4．调试方式：

用于系统调试使用，与纯光控模式相同，只取消了判断光信号控制输出的10min延时，保留其它所有功能。有光信号即关断负载端输出，无光信号即接通负载端输出，方便安装调试时检查系统安装的正确性。

?

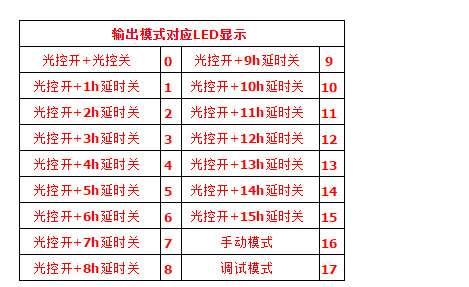

输出模式说明：（出厂时只设定其中一种模式）

输出模式与LED数码管显示的设置模式是一一对应的详细对应关系见下表。

?

?

?
